罐体容积 |
500L |
总容积 |
650L |
工作容积 |
500L |
反应槽可承受最大压力值 |
3 bar（43.5 PSIG) |
反应槽类型 |
双层全封闭式胶囊型反应槽；外部温度保护层 |
材质 |
直接接触培养基：SUS316L；其它：SUS304 |
表面处理 |
内部抛光度≤20 Ra/in机械抛光
外部抛光度≥32 Ra/in机械抛光 |
端口 |
根据使用者设计端口 |

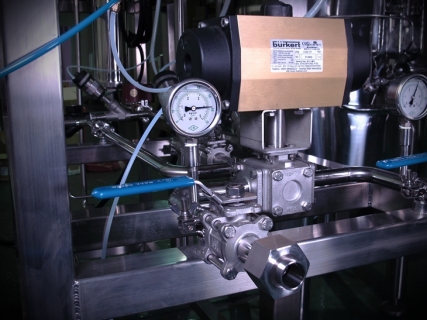

管路与阀件材质 |
直接接触生成物/培养基配件：
使用SUS-316L EP(≤20 Ra/in）内部抛光管（BPE标准）
A.内部EP抛光膜气动阀与手动阀（BPE标准）
B.管线皆使用环缝轨道焊接
C.槽底排水阀使用气动阀，减少残留容积
D.管线设计可简易转移作为扩大规模（连接种原槽）或进行下游进程
非直接接触生成物/培养基配件：
E使用SUS304不锈钢 |
控制器 |
使用（至少）12寸彩色触摸屏幕
简单易上手，图解控制接口
使用者安全账户，并有不同的使用级别
使用不锈钢控制柜
模块化与标准化设计（模块设计）：根据使用高度，反应槽清洁的简易度，槽底阀萃取的简易度设计，以发挥最大效能
含维护页面与系统诊断
所有程序化设定值皆可自动储存；设定不会因停电/断电消失，电力恢复后，中断的程序会自动恢复 |
设定 |
自动灭菌过程
自动发酵程序化
阀件控制 |
溶氧 |
控制范围：0-100%，范围可调整
软件电级校正附自动温度补偿功能
含1组侧边嵌入不锈钢制抗压溶氧电极探针 |
酸碱 |
PID控制，无作用区可调整
控制范围为pH2.00至12.00，±0.01
校正功能附自动温度补偿功能
含1组侧边嵌入的抗压酸碱探针，外接不锈钢套筒保护探针 |

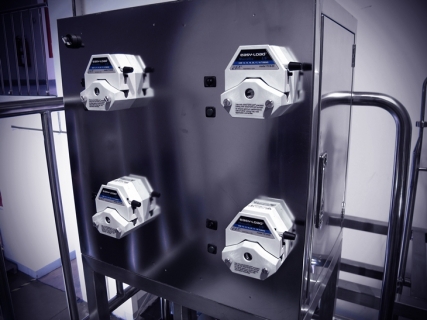

蠕动泵 |
内建3个转子的易装型蠕动泵
速度范围：1-100rpm（3组），10-400rmp（第4组）
每个进料泵可运作15阶调整式程序
每个泵可调整速度，反向或逆向，手动或自动化模式
四个泵皆可设定不同功能：酸泵，碱泵，消泡泵，补料泵
可自行装置第五个蠕动泵 |
温度 |
以侧边嵌入PT-100温度探头测量反应槽内槽温度及使用PID控制维持温度
控制范围：0 – 125℃，±0.1℃ |
搅拌装置 |
手动或自动化控制搅动速度
•使用15阶程序化或溶氧探针串联控制可改变速度
•搅拌范围：50–600 rpm |
供气/排气系统 |
供气与除湿：使用内部空气压缩机或空气除湿机
•含可重复使用、耐高压的0.2μm空气过滤器，让气体进入
•进气口(空气)含气体质量流量计：根据反应槽容量，最大值为2vvm
•进气口(氧气)含纯氧转子流量计(手动控制流量)：根据反应槽容量，最大值为1vvm
•含氧气电磁阀，手动控制脉冲时间
进气/排气
•排气口附不锈钢冷凝器
•含可重复使用、耐高压的0.2μm空气过滤器
•含自动调整式排气阀调节反应槽备压
•可使用软件手动或自动化控制 |
接口设备需求 |
|
容积 |
500L |
电力 |
三相220V(注：可依当地标准客制) |
空气 |
500L：至少7 bar；流速1500 L/min；除湿，无油空压机 |
外围供水设备 |
冷却水(自来水温度至少需低于运作温度15℃、软水)；压力值至少2 bar |
水处理设备 |
RO水 |
蒸汽设备 |
≥ 2 bar |
蒸汽处理 |
≥ 2 bar |
排水管 |
原位排水；≥ 4英吋 |
